Donner boîte de direct passive Special-1

Une liaison directe entre instrument et console

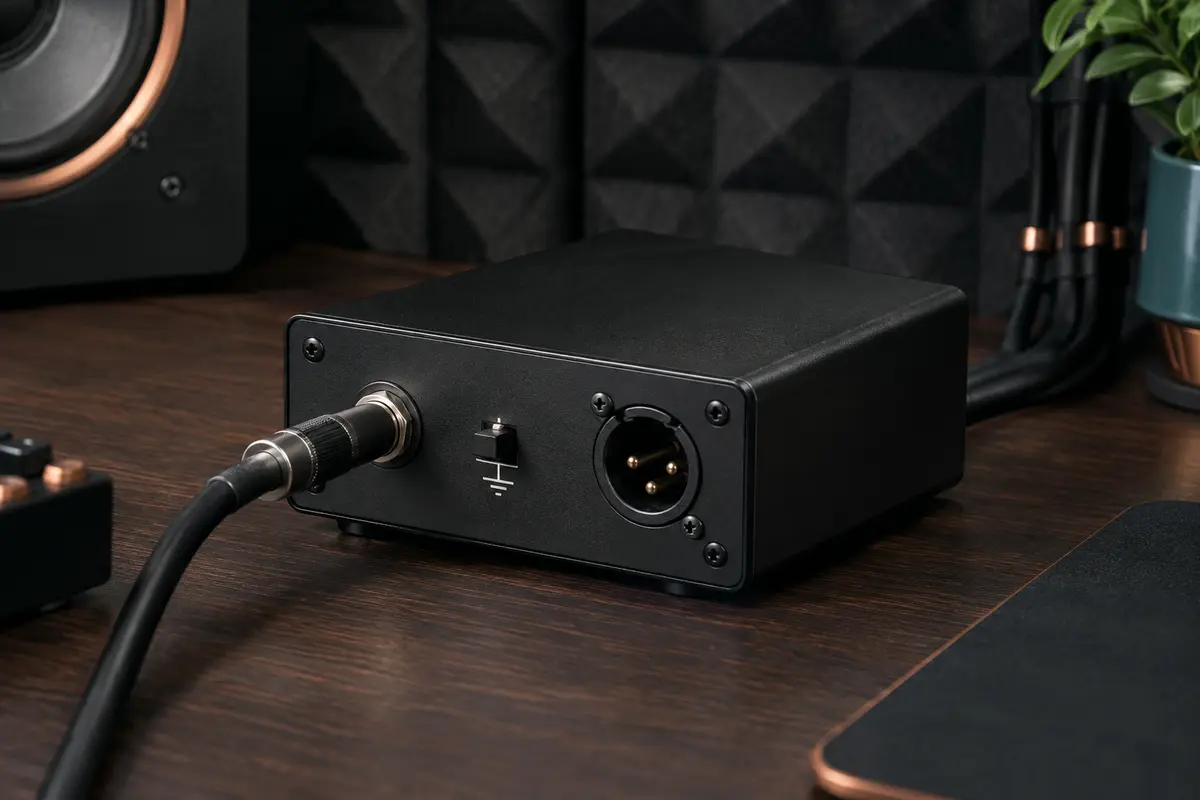

La Donner Special-1 est une boîte de direct passive conçue pour acheminer un signal d’instrument ou de niveau ligne vers une console de mixage. Son entrée jack 1/4″ TS reçoit un signal asymétrique, puis son transformateur le convertit en signal symétrique de niveau micro, à faible impédance, sur la sortie XLR. Ce changement de format facilite le raccordement à une entrée micro de console ou à un système de sonorisation.

En home-studio, elle peut s’intercaler entre une basse, une guitare ou une sortie de clavier et votre chaîne d’enregistrement. Le format mono correspond à une seule source à la fois. Pour capter séparément les deux canaux d’un clavier stéréo, prévoyez une boîte de direct pour chaque canal.

Le transformateur LAB‑S1 au cœur du signal

Le transformateur Donner LAB‑S1 assure l’isolation entre l’entrée et la sortie. Cette séparation peut aider à limiter les ronflements et bourdonnements provoqués par une boucle de masse, un problème parfois rencontré lorsque plusieurs appareils audio sont reliés entre eux. Le commutateur Ground Lift complète cette fonction en levant la broche 1 de la sortie XLR.

Le circuit est également prévu pour convertir des signaux de niveau instrument ou ligne en niveau micro. La réponse en fréquence indiquée s’étend de 20 Hz à 20 kHz. La distorsion harmonique et le bruit combinés (THD+N) sont annoncés à 0,003 % à 1 kHz, pour un niveau d’entrée de +4 dBu. Ces valeurs décrivent le comportement mesuré dans ces conditions, pas une garantie de résultat identique avec chaque instrument et chaque réglage.

Une restitution pensée pour le studio et la scène

L’isolation du transformateur et le passage en signal symétrique sont utiles pour acheminer une source vers une console dans un environnement où plusieurs équipements sont branchés. La sortie XLR permet d’utiliser une liaison adaptée aux entrées micro et au routage courant en sonorisation. Vous pouvez ainsi enregistrer une source directe ou l’envoyer à une console pour le mixage, sans demander à la boîte de direct d’amplifier elle-même le signal.

Le fabricant attribue aussi au transformateur une compression naturelle lorsque les niveaux de signal sont élevés, avec une sensation sonore plus chaleureuse. Cette coloration éventuelle dépend du niveau envoyé et de la source. Pour conserver une prise propre, gardez une marge de niveau et ajustez le gain sur l’entrée de la console plutôt que de pousser inutilement la sortie de l’instrument.

Des commandes simples pour traiter les ronflements

La Special-1 s’utilise sans menu ni réglage complexe : vous raccordez la source à l’entrée TS, puis la sortie XLR à une entrée micro de console. Si un ronflement apparaît une fois les appareils connectés, le Ground Lift offre une action simple à tester. Il ne remplace pas un câblage correct, mais peut réduire le bruit lié à une boucle de masse dans la configuration concernée.

• Entrée 1/4″ TS asymétrique pour instrument ou signal ligne.
• Sortie XLR symétrique au niveau micro et à faible impédance.
• Transformateur LAB‑S1 pour isoler l’entrée de la sortie.
• Commutateur Ground Lift agissant sur la broche 1 du XLR.
• Format mono adapté à une source individuelle.

À intégrer selon votre chaîne audio

Cette boîte de direct répond à un besoin ciblé : convertir et acheminer un signal vers une entrée XLR, avec une option pour traiter certains ronflements de masse. Elle ne remplace ni un préampli micro ni une interface audio. La sortie étant au niveau micro, c’est l’entrée qui la reçoit qui fournit le gain nécessaire à l’enregistrement ou à la sonorisation.

Son boîtier mesure 106 × 64 × 45,5 mm et pèse environ 390 g, ce qui permet de la ranger facilement avec du matériel de studio ou de scène. Avant l’achat, vérifiez que votre source dispose bien d’une sortie compatible avec l’entrée TS et que votre appareil de destination accepte une liaison XLR. Pour une source stéréo, le routage doit être organisé canal par canal.

Installez la Special-1 entre la sortie de votre instrument ou de votre source ligne et une entrée micro de console ou d’interface équipée d’une connexion XLR. Avant de brancher ou de débrancher, baissez le niveau d’écoute et le gain de l’entrée afin d’éviter les bruits de commutation dans vos enceintes ou votre casque.

1. Reliez la source à l’entrée jack 1/4″ TS.
2. Reliez la sortie XLR à une entrée micro de votre console ou système audio.
3. Remontez progressivement le gain sur l’appareil de destination, en surveillant le niveau et l’absence de saturation.
4. Si un ronflement apparaît, essayez le commutateur Ground Lift, puis écoutez de nouveau le signal.

Pour un clavier stéréo, traitez chaque canal séparément avec une boîte de direct dédiée. Gardez les câbles en bon état et évitez de tirer sur les connecteurs lorsque vous déplacez le matériel.

Bien l’entretenir

Avant le nettoyage, débranchez les câbles de la boîte. Essuyez le boîtier avec un chiffon doux et sec. N’appliquez pas de liquide directement sur l’appareil et évitez les produits abrasifs qui pourraient abîmer les surfaces ou les commandes.

Après utilisation, rangez la Special-1 dans un endroit sec, à l’abri des chocs et de la poussière. Enroulez les câbles sans les serrer autour des connecteurs et ne laissez pas leur poids tirer sur les prises. Vérifiez de temps en temps que les fiches s’insèrent correctement et que le commutateur Ground Lift fonctionne sans forcer. En cas de dysfonctionnement, évitez d’ouvrir l’appareil et confiez son contrôle à une personne qualifiée.

À qui le conseiller ?

La Donner Special-1 s’adresse aux musiciens et créateurs qui veulent envoyer une source instrument ou ligne vers une entrée XLR de console ou de système de sonorisation. Elle conviendra notamment pour une guitare, une basse ou un canal de clavier en studio comme sur scène.

Elle est particulièrement utile lorsque vous devez équilibrer le signal pour une liaison XLR ou réduire un ronflement associé à une boucle de masse. Pour enregistrer un clavier en stéréo, il faut prévoir un traitement distinct pour chacun des deux canaux.
