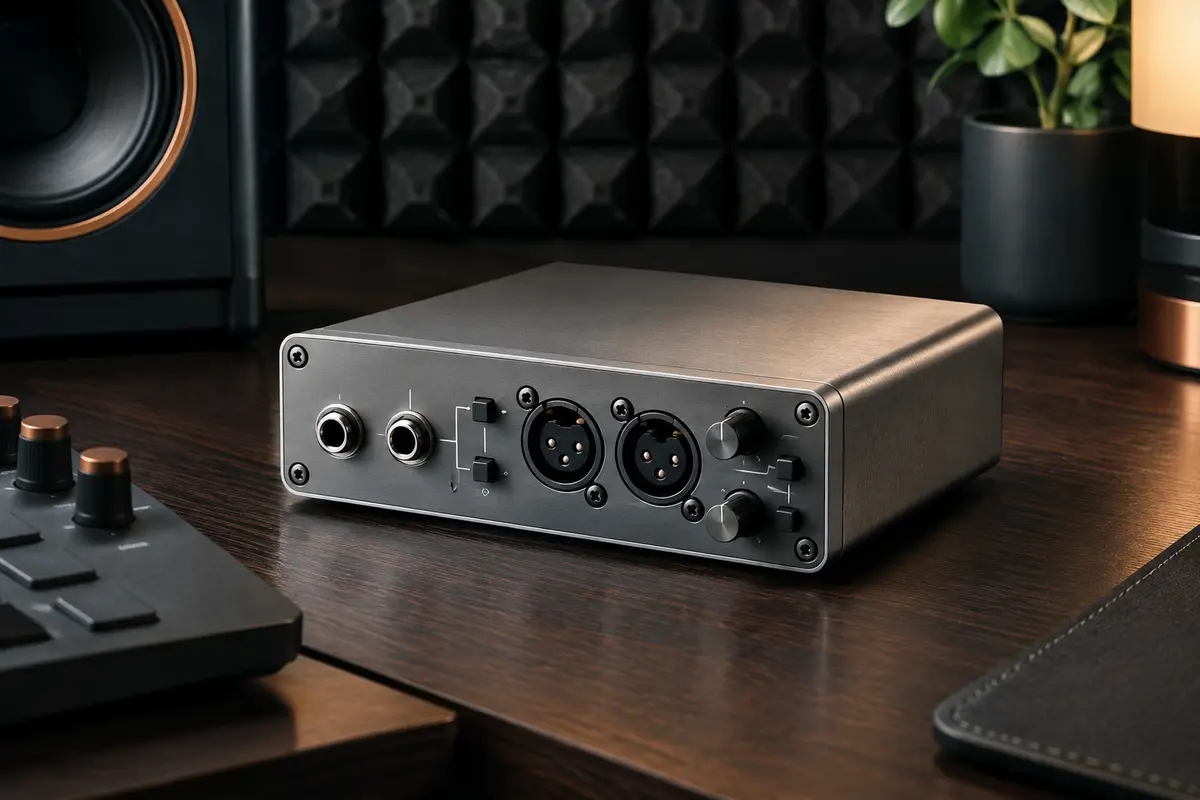

Behringer boîtier DI actif DI20 à deux canaux

Une boîte de direct à deux canaux

Le Behringer DI20 est un boîtier DI actif conçu pour relier des instruments ou des sources ligne à une console ou à un système de sonorisation. Il adapte le signal de deux entrées TRS asymétriques au format de deux sorties XLR symétriques. Cette conversion facilite l’intégration de sources comme une guitare, une basse ou un clavier dans un chemin de signal équipé d’entrées XLR.

Les deux canaux peuvent servir séparément, par exemple pour traiter deux sources, ou s’inscrire dans un routage stéréo. Vous disposez ainsi d’un seul appareil pour différentes configurations de home-studio et de scène, sans devoir multiplier les boîtiers de direct.

Des options de routage utiles

Le DI20 ne se limite pas à la conversion de signal. Son mode Split distribue le signal du canal 1 vers les deux sorties XLR. C’est pratique pour envoyer une même source vers deux destinations, par exemple une console et un autre point de la chaîne audio. Le choix entre les configurations mono, stéréo et double ampli permet d’adapter le raccordement à votre installation.

Gardez en tête que le mode Split duplique le canal 1 : il ne transforme pas deux sources différentes en un mélange. Pour préserver la logique de votre chaîne, repérez les entrées et les sorties avant de brancher le boîtier, puis sélectionnez le mode correspondant à votre usage.

Maîtriser le niveau et les bruits de masse

Un atténuateur d’entrée à trois positions aide à gérer les sources de niveaux différents. Il est particulièrement utile lorsque vous raccordez une sortie puissante : le DI20 est prévu pour une connexion directe à des sorties haut-parleur d’amplificateur jusqu’à 3 000 W. Choisissez l’atténuation adaptée avant de monter le niveau de votre système et procédez progressivement.

L’interrupteur Ground Lift peut aider à réduire les ronflements liés à une boucle de masse dans une chaîne audio. Son effet dépend toutefois de l’installation. Testez‑le sans modifier la terre de protection électrique de vos appareils. Le circuit servo-équilibré est conçu pour offrir une réponse en fréquence très plate, afin de transmettre le signal sans coloration recherchée.

Une alimentation adaptée au studio et à la scène

Le DI20 fonctionne avec une alimentation de 9 V ou avec l’alimentation fantôme d’un mixeur, dans la plage de +18 à +48 V CC. Cette seconde option peut éviter d’ajouter une alimentation distincte lorsque la console fournit déjà l’alimentation fantôme. La batterie interne s’éteint automatiquement lorsque l’alimentation fantôme est appliquée.

Les connecteurs TRS ¼ pouce et XLR sont plaqués or. Ce choix de connectique s’accompagne d’un boîtier métallique conçu pour les manipulations et les déplacements fréquents. L’ensemble vise un usage aussi bien en installation fixe qu’en configuration mobile.

Un format compact à intégrer à votre chaîne

Avec ses dimensions de 15 x 13 x 6 cm et son poids de 240 g, le DI20 se transporte facilement avec le reste du matériel audio. Il peut prendre place près d’un clavier, d’un ampli ou d’une console, à condition de garder les connecteurs accessibles et de limiter les tensions exercées sur les câbles.

• Deux entrées TRS asymétriques et deux sorties XLR symétriques.
• Modes mono, stéréo, double ampli et Split du canal 1.
• Atténuateur à trois positions et interrupteur Ground Lift.
• Alimentation 9 V ou fantôme de +18 à +48 V CC.
• Boîtier métallique de 240 g, avec connecteurs plaqués or.

Le DI20 s’adresse donc aux utilisateurs qui recherchent un boîtier actif polyvalent, capable de gérer plusieurs types de routage sans occuper beaucoup de place. Son intérêt est particulièrement net lorsque vous alternez entre une conversion DI classique et l’envoi d’une même source vers deux sorties.

Avant le branchement, baissez le niveau de la console et de l’amplificateur. Raccordez les sources aux entrées TRS, puis reliez les sorties XLR aux entrées de destination. Sélectionnez le mode adapté : mono ou stéréo pour une conversion classique, Split pour distribuer le canal 1 aux deux sorties, ou double ampli selon votre routage.

1. Choisissez l’alimentation 9 V ou l’alimentation fantôme du mixeur, de +18 à +48 V CC.
2. Réglez l’atténuateur en fonction du niveau de la source, en particulier avec une sortie d’amplificateur.
3. Remontez progressivement les niveaux et testez le Ground Lift si un ronflement de boucle de masse apparaît.

Une connexion directe à une sortie haut-parleur est possible jusqu’à 3 000 W. Respectez cette limite et vérifiez votre branchement avant de remettre l’amplificateur en service. Le Ground Lift concerne le signal audio, il ne remplace jamais la terre de protection électrique. Baissez les niveaux avant de débrancher.

Bien l’entretenir

Débranchez le DI20 et retirez son alimentation avant de le nettoyer ou de le ranger. Essuyez le boîtier avec un chiffon doux et sec. Évitez les liquides, les produits abrasifs et toute humidité près des connecteurs. Vérifiez régulièrement que les fiches TRS et XLR s’insèrent correctement et que les câbles ne tirent pas sur les prises.

Pour le transport, rangez le boîtier à l’abri des chocs et évitez de laisser des câbles branchés si ceux‑ci risquent de plier les connecteurs. Protégez‑le de la poussière et de l’humidité entre deux sessions. Si vous utilisez une alimentation 9 V, retirez‑la lors d’un rangement prolongé afin d’éviter qu’elle ne reste oubliée dans l’appareil.

À qui le conseiller ?

Le DI20 convient aux musiciens et aux créateurs qui souhaitent raccorder une guitare, une basse ou un clavier à une console dotée d’entrées XLR. Ses deux canaux sont utiles pour traiter deux sources ou pour construire un routage stéréo, tandis que le mode Split répond au besoin d’envoyer le signal du canal 1 vers deux destinations.

Il trouvera sa place dans un home-studio comme dans un équipement de scène, notamment si vous alternez entre instruments, console et amplificateur. Il est particulièrement pertinent pour les utilisateurs à l’aise avec le choix d’un mode de routage et le réglage du niveau d’entrée.
